Principe de fonctionnement de nos axes expansibles
Le jeu entre les axes et les trous de portée qui apparaît dans les articulations d’engins est un problème bien connu
auquel sont confrontées les entreprises de travaux publics et d’exploitation forestière.Un jeu d’ajustement permet le montage de l’axe dans les trous de portée de l’articulation. Les diamètres des trous sont légèrement plus grands que celui de l’axe selon les tolérances d’ajustement appliquées.
Au fil du temps, en fonction des conditions de service de l’engin, ce jeu de montage entre l’axe et les trous de portée augmente. Les trous de portée s’usent et s’ovalisent progressivement. Les articulations particulièrement affectées par ce phénomène sont les articulations de vérins d’orientation ou de direction d’engins TP et forestiers, les articulations de flèche des pelles et des grues de machines forestières.

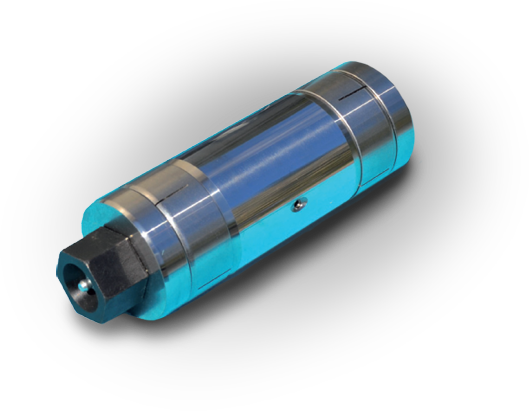

Axe Hjo Bulten avec bagues expansibles
Axe traditionnel

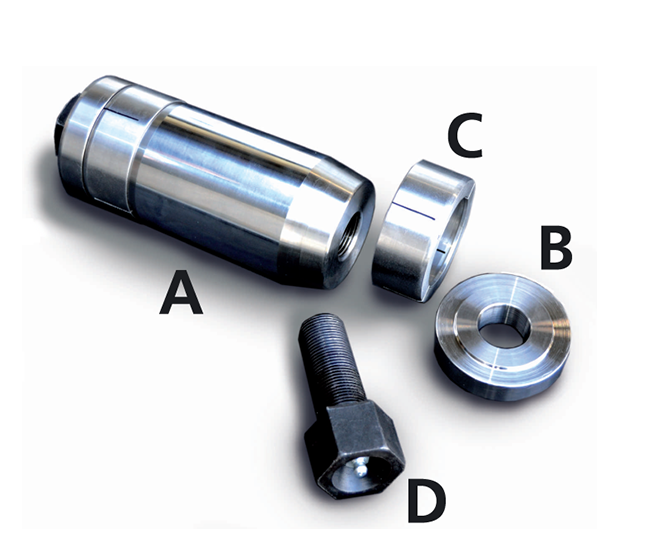

Hjo Bulten est monté en lieu et place de l’axe d’origine, directement dans les trous de portée usés sans opération d’alésage (si l’ovalisation est inférieure à 1.5 mm).
La rondelle d’appui vient pousser la bague conique sur l’extrémité conique de l’axe.
La bague conique subit une expansion dans le trou de portée usé et élimine tout jeu.
En fonction des contraintes d’encombrement autour de l’axe, le serrage est effectué d’un seul ou des deux côtés.
